Pro prostupy konstrukcemi z vodostavebního betonu se používají plastové nebo vláknobetonové chráničky v kombinaci s těsnícími prstenci ze speciální pryže

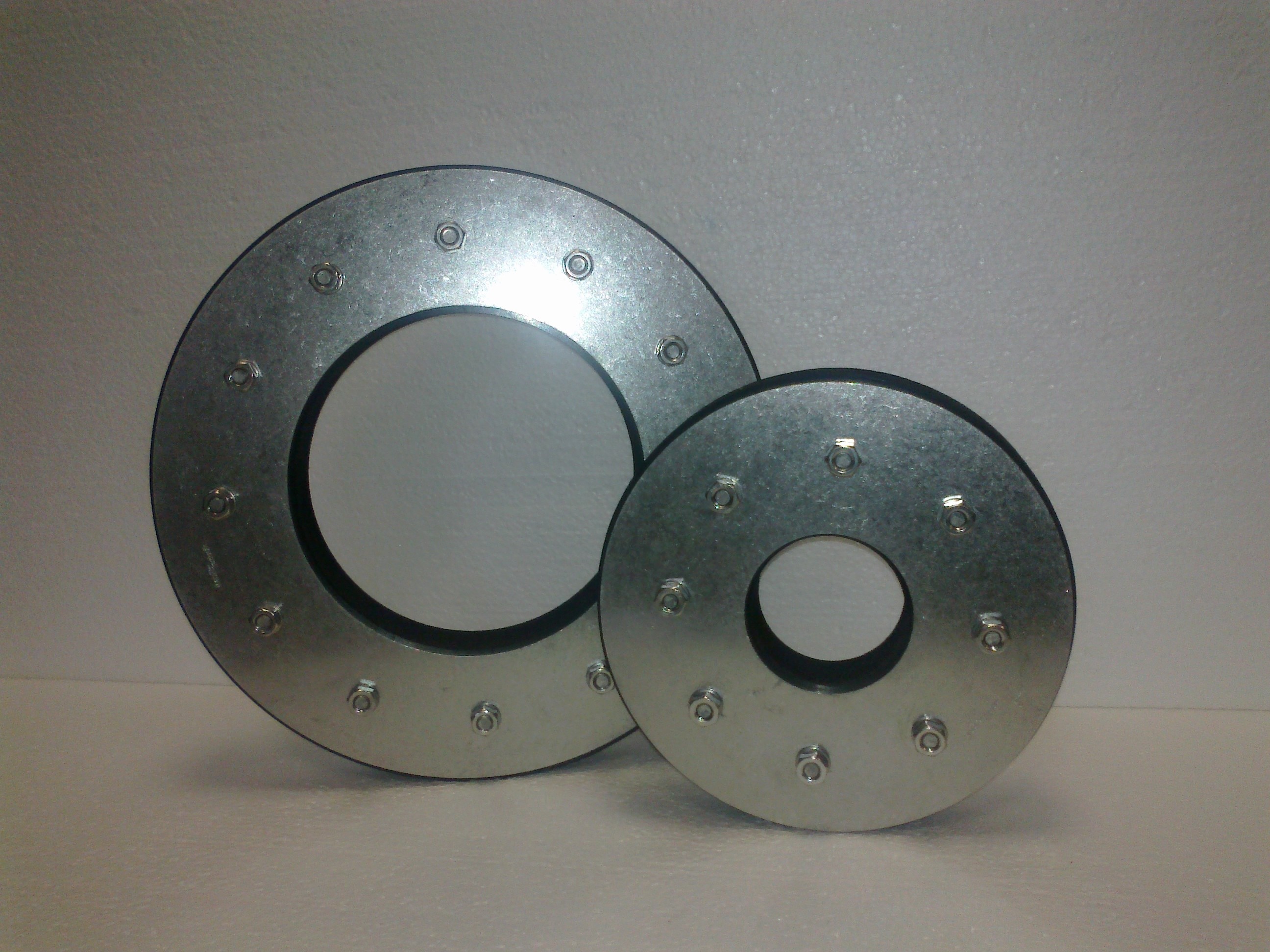

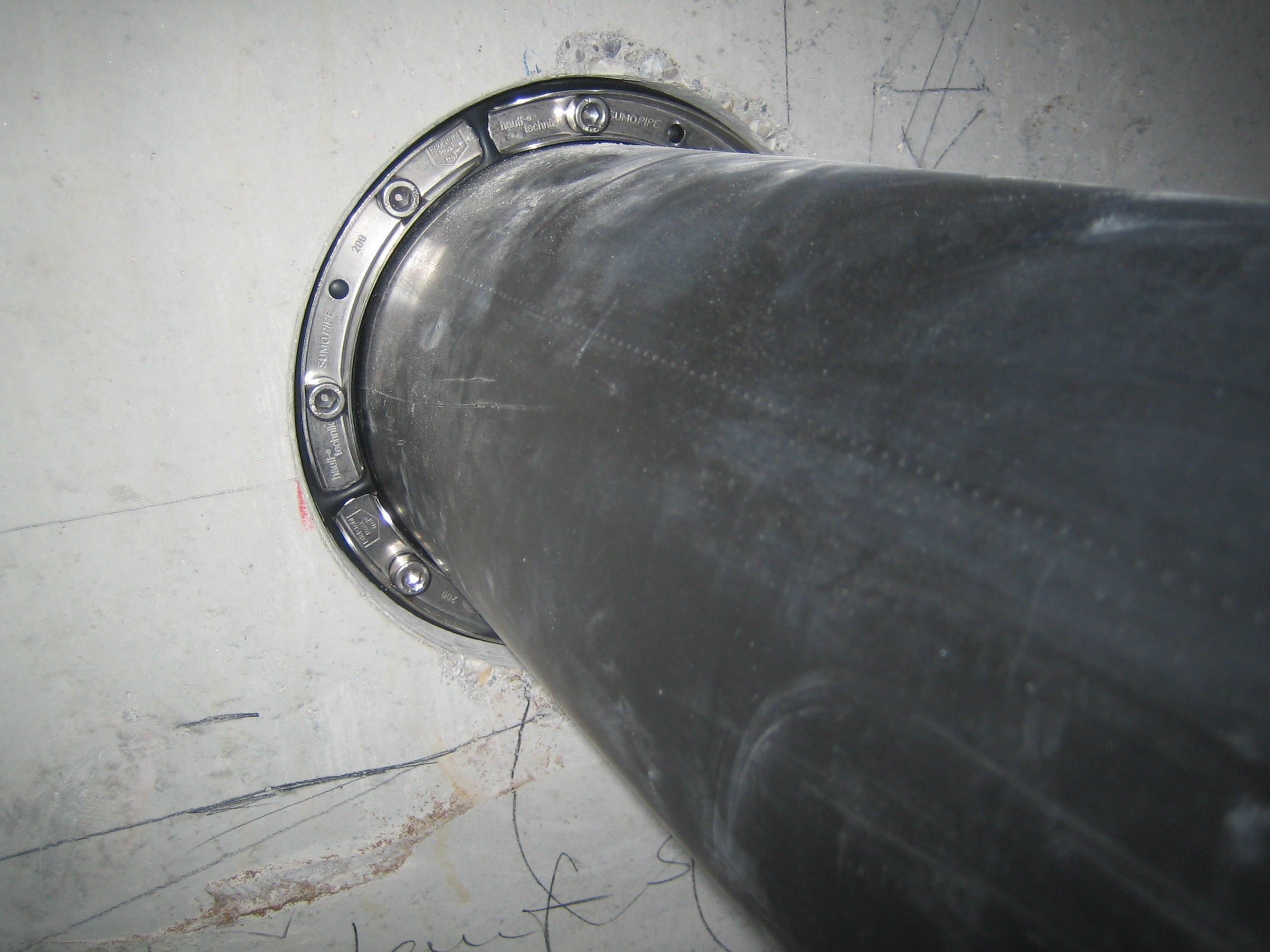

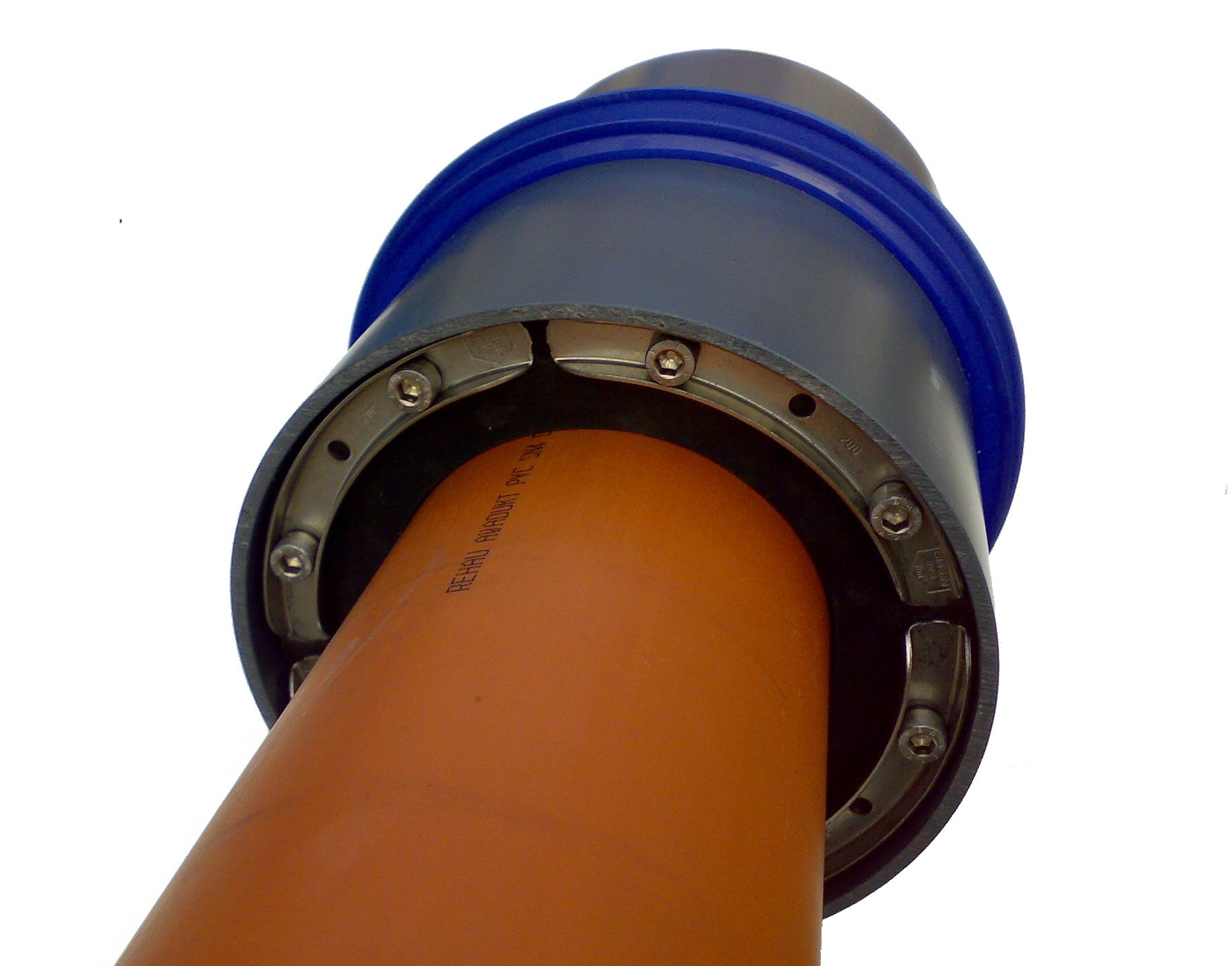

 Pryž je sevřena mezi dva kruhové segmenty z nerezové oceli. Po obvodu tohoto mezikruží, které vyplňuje prostor mezi vnitřním průměrem zabetonované chráničky a venkovním průměrem potrubí jsou umístěny nerezové šrouby. Jejich postupným utahováním se pryž stlačuje, nabývá na objemu a tlačí na stěny potrubí a chráničky. Tím se místo tohoto prostupu utěsní.

Různé typy těsnění rozlišujeme dle požadavků na velikost tlaku, který má těsnící prstenec utěsnit.

Typ HSN je schopen utěsnit prostup do působení tlaku max. do 1 baru tj. 10 m vodního sloupce.

Typ HSD je schopen utěsnit prostup do působení tlaku max. do 2,5 baru tj. 25 m vodního sloupce.

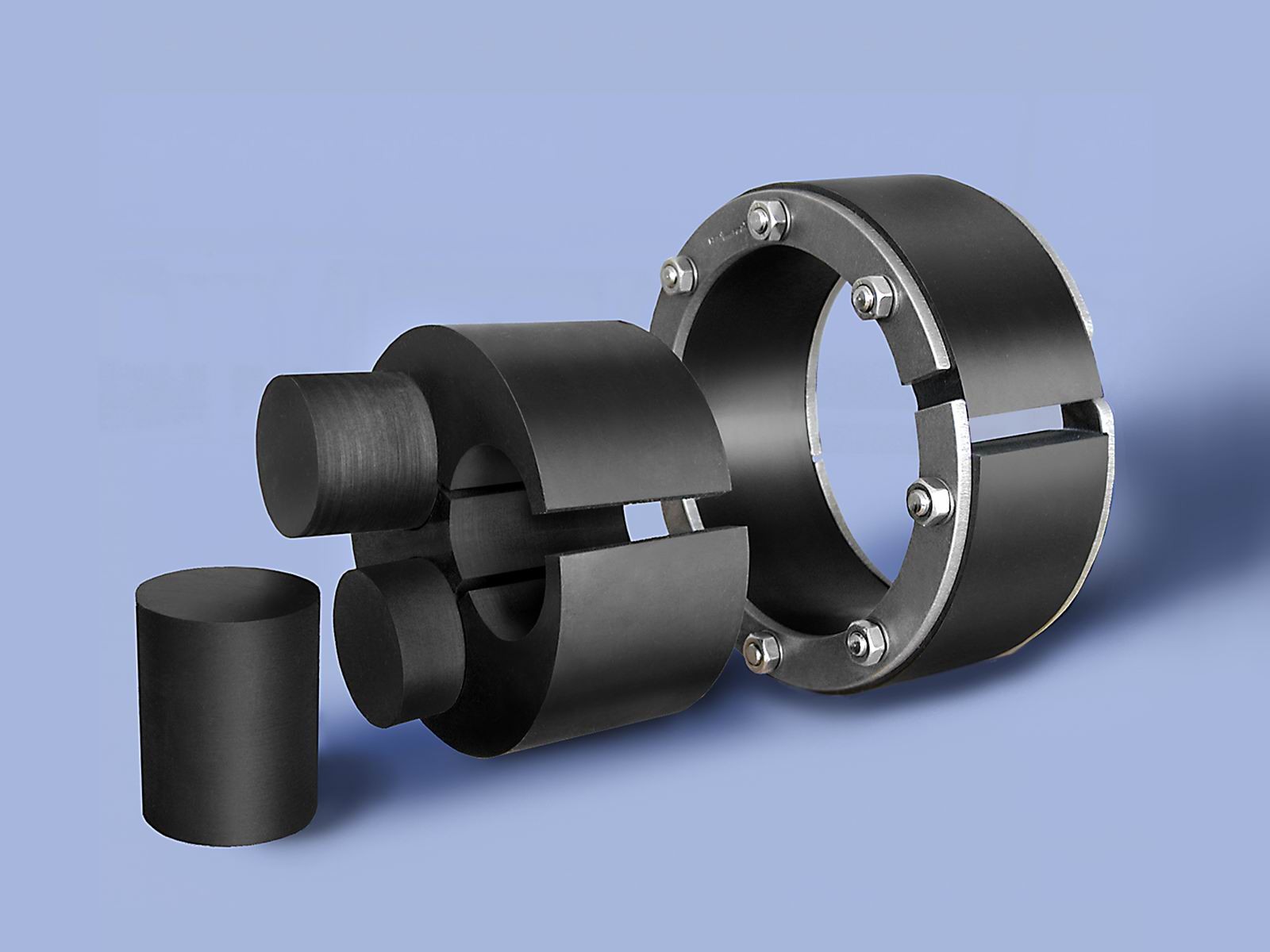

Typ HRD je schopen utěsnit prostup do působení tlaku max. do 2,5 baru tj. 25 m vodního sloupce a řeší utěsnění atypických rozměrů nad rámec standartních HSN nebo HSD. Jedná se o atypické rozměry v poměru požadovaných průměrů  - chránička nebo vývrt  /  potrubí nebo kabel.

Detaily

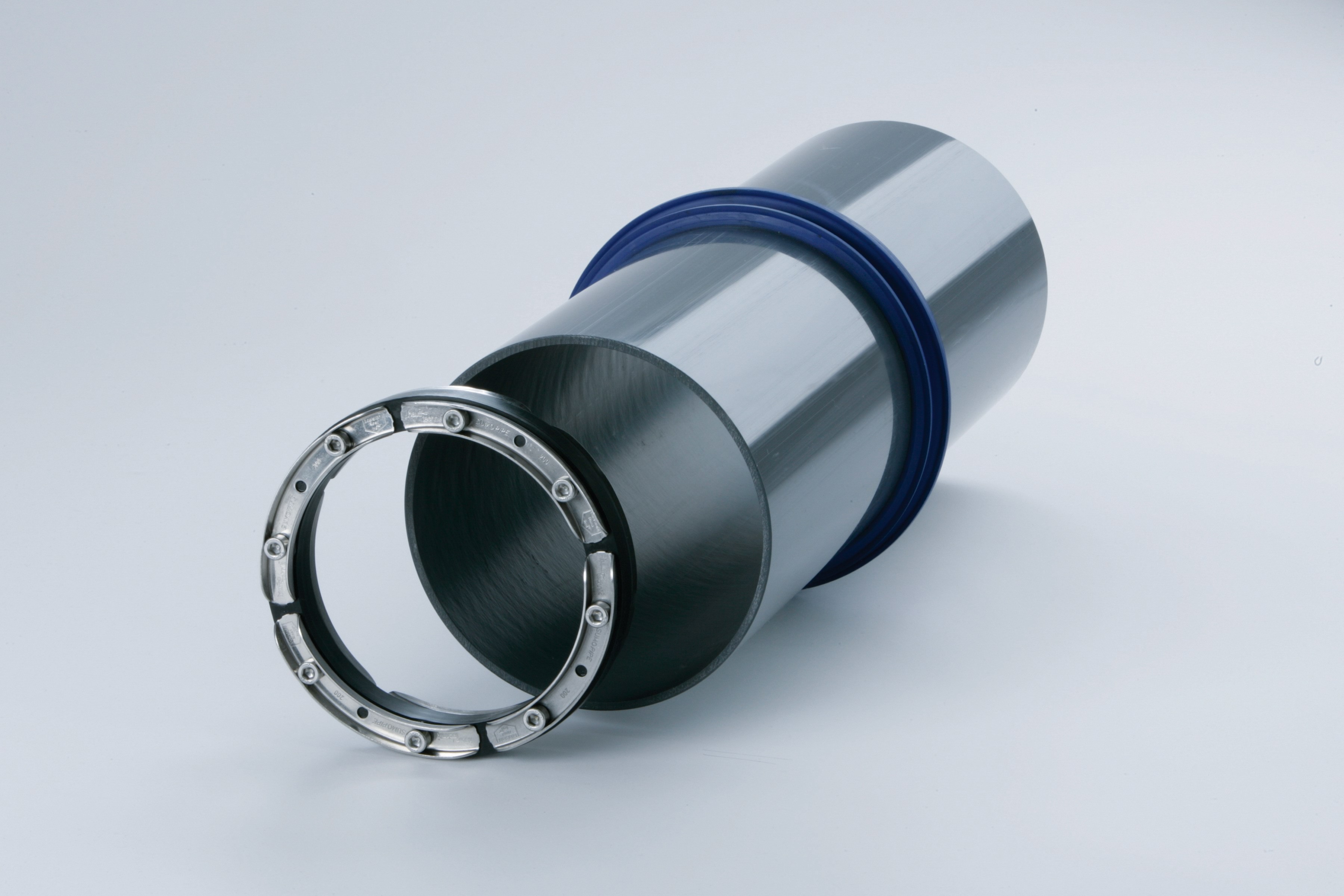

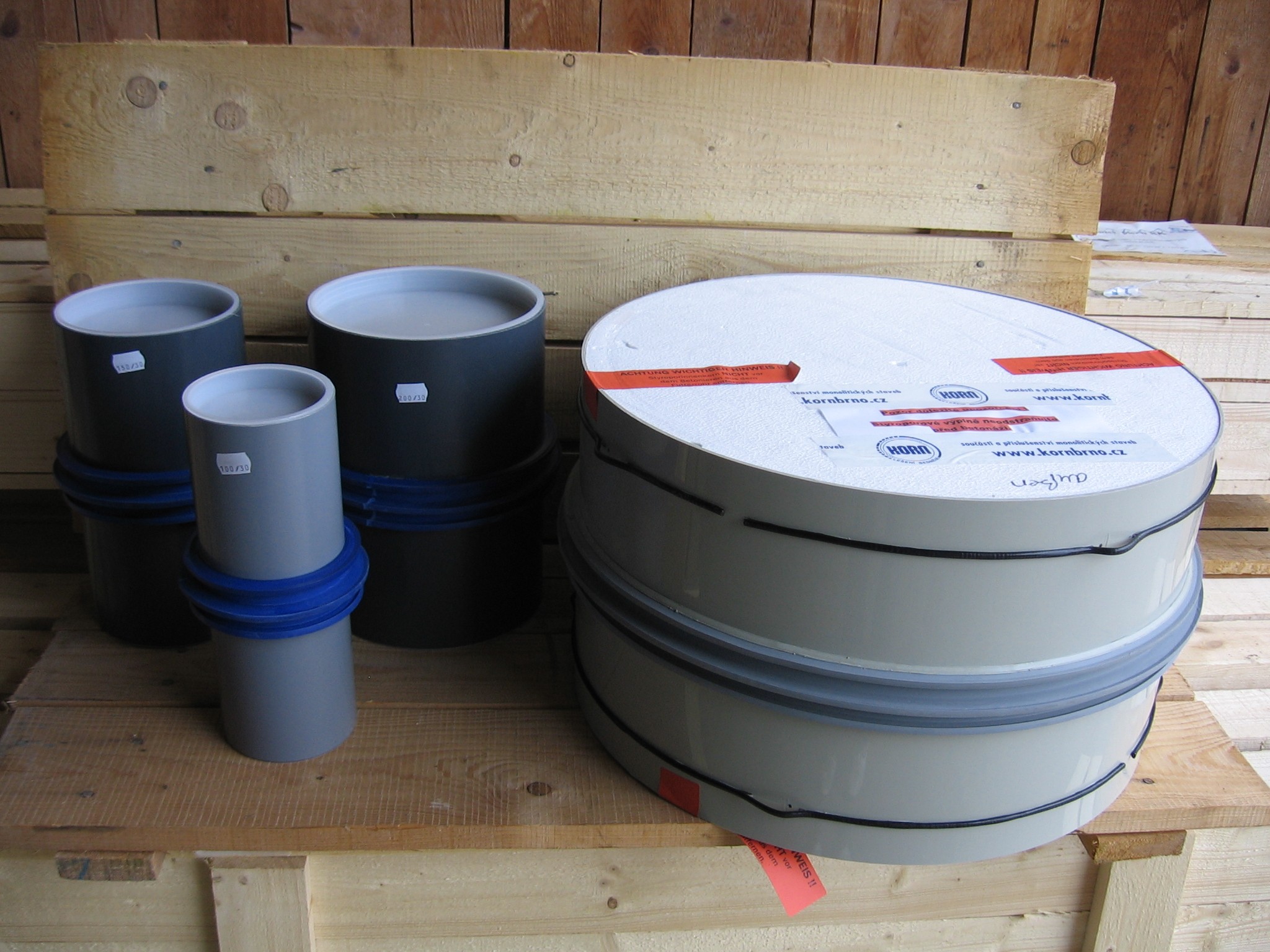

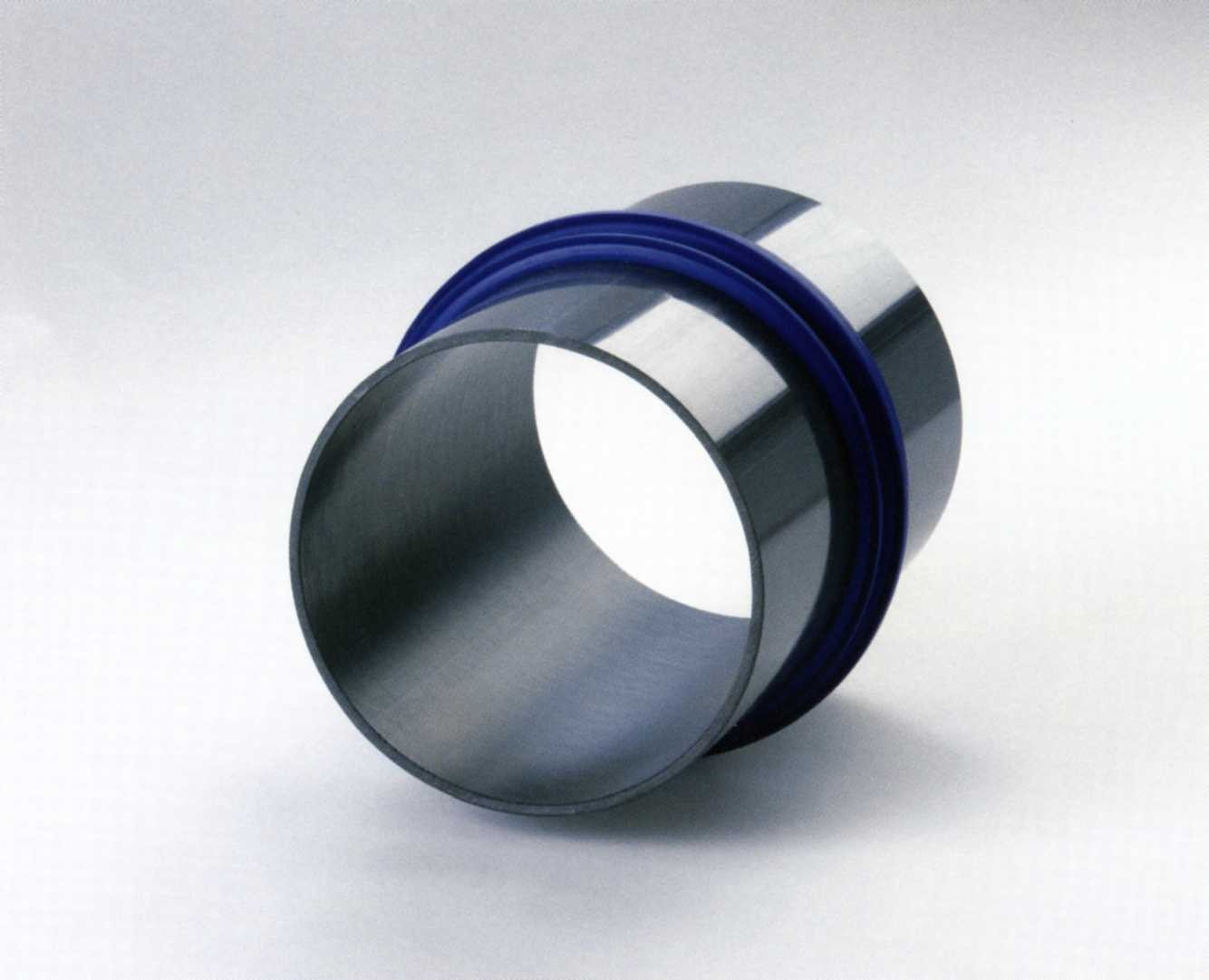

P-Liner HRD jsou umělohmotné pažnice, extremně lehké, absolutně tvarově stabilní a odolné prasknutí. Jsou vhodné jak pro netlakovou tak pro tlakovou vodu. Homogenně s pažnicí spojené 3 - pásmové těsnění spolehlivě těsní mezi pažnicí a budovou a umožňuje účinné spojení v bednění. Dodává se s plastovými čely - zátkami, které slouží zároveň jako montážní pomůcka k připevnění pažnice na bednění.

Příklad označení: HRD 200-FU-300

Pažnice o vnitřním průměru 200 mm do tloušťky stěny 300 mm
